CTOD實驗在海工及船舶行業的應用


眾所周知，沖擊韌性能夠反映材料或者焊接接頭韌性，沖擊值越高，韌性越好。不過由于沖擊試樣尺寸較?。ê穸取?0mm），只能反映局部韌性。因此對于板厚超過50mm焊接結構，一般采用另一種韌性評估方法。CTOD實驗，基于斷裂力學的概念，正是一種測試全厚度鋼板或焊接接頭韌性的方式。

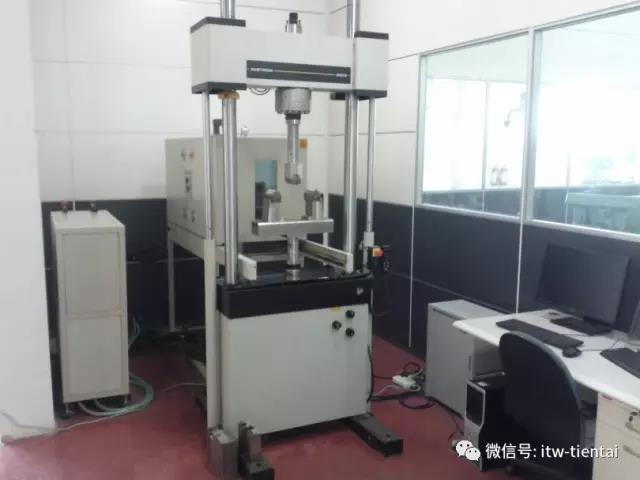

CTOD是裂紋尖端張開位移（Crack Tip Opening Displacement）的縮寫，其值常用δ表示，其值越大，說明斷裂韌性越好，反之韌性越差。對于厚度超過50mm的焊接結構，為減少施工成本，船級社標準規定可通過CTOD測試的來決定是否免除PWHT。目前CTOD測試，已廣泛應用于海洋工程結構以及使用止裂剛的船舶上。下圖1為ITW亞洲技術中心的CTOD實驗系統，投入使用至今已完成50多項CTOD測試。


CTOD測試試驗設備

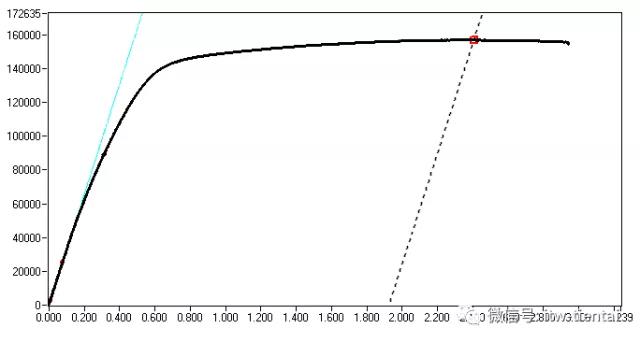

國內外常用的試驗規范為ISO標準12135以及15653，該規范為規定試驗結果驗收值，常采用DNV標準規定值作為驗收值。通過客戶工藝評定以及船級社見證，天泰品牌多個產品CTOD測試結果良好，目前已在多個項目上使用。圖2為TWE-81K2產品典型CTOD測試結果。

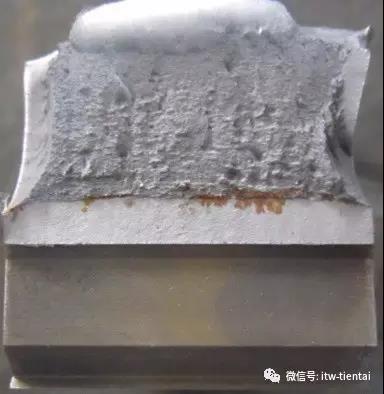

TWE-81K2典型CTOD測試結果
